چرا تولیدکنندگان ماشینآلات سنگین به ماشینهای فرز و بورینگ کفپوش نیاز دارند؟
در ساخت ماشینآلات سنگین، قابهای بزرگ، پایههای مکانیکی، قطعات تجهیزات هیدرولیک و قطعات سازهای سنگین دارای ویژگیهای اندازه بزرگ، وزن سنگین و سطوح ماشینکاری پیچیده هستند. برخلاف پردازش قطعات معمولی، چنین قطعات کاری نه تنها به برد پردازش کافی نیاز دارند، بلکه برای تکمیل با کمترین نیاز به بستن مجدد، به بورینگ، فرزکاری، سوراخکاری و سایر فرآیندها نیز نیاز دارند.دستگاه فرز و بورینگ از نوع کفیکی از تجهیزاتی است که برای نیازهای پردازش چنین قطعات بزرگ و پیچیدهای طراحی شده است.
چه مشکلاتی در پردازش قطعات ماشین آلات سنگین وجود دارد؟
چنین قطعاتی معمولاً صرفاً یک صفحه یا یک سوراخ را ماشینکاری نمیکنند، بلکه شامل چندین سطح ماشینکاری شده و سیستمهای سوراخ به طور همزمان هستند. به عنوان مثال، قابهای بزرگ، قطعات تجهیزات هیدرولیک و قطعات سازهای ماشینآلات سنگین ممکن است به موارد زیر نیاز داشته باشند:
· فرزکاری صفحهای در مقیاس بزرگ
· سوراخکاری با قطر بزرگ
· سوراخکاری و برقوکاری
· پردازش نخ
· پردازش شیار
· پردازش سوراخها بین چندین مکان
اگر فرآیندهای مختلف نیاز به تعویض و جابجایی مکرر تجهیزات داشته باشند، کار بستن، تنظیم و جابجایی افزایش مییابد و خطاهای پردازش ناشی از موقعیتیابی مکرر نیز ممکن است افزایش یابد. بنابراین، تولیدکنندگان ماشینآلات سنگین نه تنها نگران این هستند که آیا ابزار ماشین میتواند برش دهد، بلکه نگران این هستند که آیا میتواند چندین کار پردازشی را به طور پایدار روی قطعات بزرگ انجام دهد و بستن مجدد غیرضروری را به حداقل برساند.
چرا سازههای ایستاده روی زمین برای قطعات بزرگ و سنگین مناسب هستند؟
یک ویژگی مهم ازدستگاه فرز و بورینگ از نوع کفایجاد یک فضای پردازش بزرگ در اطراف قطعات کار بزرگ است، به جای محدود کردن همه قطعات کار به محدوده پردازش میزهای کوچک سنتی، به این معنی که تجهیزات میتوانند بهتر با نیازهای پردازش قطعات ساختاری بزرگ سازگار شوند.
به خصوص وقتی قطعه کار خود از نظر اندازه بزرگ و وزن سنگین باشد، یا برای واژگونی و جابجایی مکرر مناسب نباشد، میتوان پس از یک بار بستن اصلی، فرآیندهای پردازش بیشتری را انجام داد ودستگاه فرز و بورینگ از نوع کفارزش تولید عملی دارد:
پشتیبانی از قطعه کار بزرگ → محدوده ماشینکاری → پردازش چند فرآیندی → کاهش جابجایی.
ترکیب فرزکاری و بورینگ، انتقال بین فرآیندها را کاهش میدهد.
یک قطعه سازهای بزرگ ممکن است قبل از تکمیل ماشینکاری سوراخهای اتصال، سوراخهای نصب یا سایر سیستمهای سوراخ، نیاز به ماشینکاری سطح مبنا داشته باشد. اگر فرزکاری و سوراخکاری روی تجهیزات مختلف انجام شود، قطعات کار بزرگ باید منتقل شده و دوباره در موقعیت مناسب قرار گیرند.
دستگاه فرز و بورینگ از نوع کفمیتواند فرزکاری، سوراخکاری، سوراخکاری شعاعی، قلاویزکاری، شیارزنی و سایر فرآیندهای پردازش را در یک سیستم پردازش متمرکز کند. فرآیندهای خاصی که میتوانند انجام شوند به پیکربندی ابزار ماشین و لوازم جانبی انتخاب شده بستگی دارد.
برای تولیدکنندگان ماشینآلات سنگین، اهمیت عملی این روش پردازش عبارت است از:
· کاهش تعداد حرکات بزرگ قطعه کار
· کاهش تکرار بستن و تراز کردن
· سادهسازی ارتباط بین فرآیندهای پردازش مختلف
· بهبود تداوم فرآیند پردازش قطعات بزرگ
اگر به یک فرز یونیورسال، یک فرز توسعهیافته یا یک میز چرخشی CNC مجهز هستید، میتوانید قابلیتهای پردازش قطعات پیچیده را بیشتر گسترش داده و در جهات بیشتری به ماشینکاری دست یابید.
چرا برش سنگین بیشتر به ساختار ماشین ابزار متکی است؟
قطعات ماشین آلات سنگین حجم پردازش زیادی دارند، بنابراین استحکام، پایداری حرکت و سیستم اسپیندل ابزار ماشین مستقیماً بر فرآیند پردازش تأثیر میگذارد.

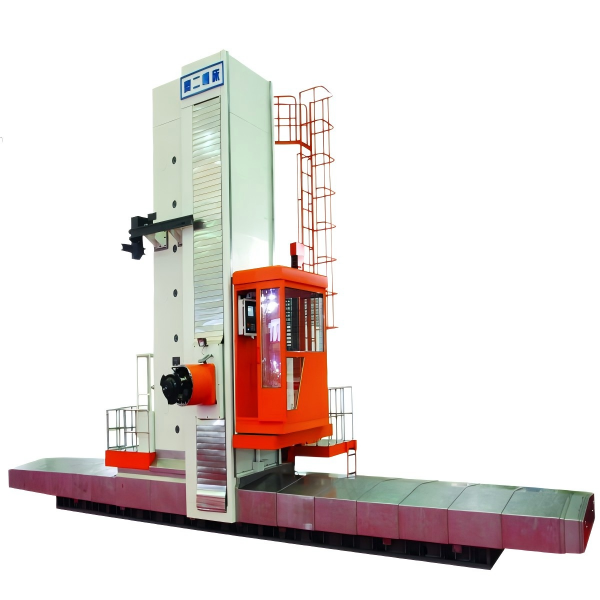

از دالیان واجیها (Dalian Waji's) استفاده کنیددستگاه فرز و بورینگ از نوع کفبه عنوان مثال. این تجهیزات از ساختار هداستوک رم متحرک استفاده میکنند و به سیستم اسپیندل با قدرت و گشتاور بالا مجهز شدهاند. میتوان از آن برای برشکاری سنگین، سوراخکاری عمیق، ماشینکاری سوراخ با قطر بزرگ و فرزکاری دقیق استفاده کرد. این تجهیزات همچنین از ریلهای راهنمای هیدرواستاتیک بسته با محفظه روغن چندگانه در محورهای Y، Z و W و همچنین درایوهای پینیون و قفسهای دوگانه بدون شکاف در محورهای X و درایوهای پیچ ساچمهای با دقت بالا و پیشتنیده در محورهای Y، Z و W برای بهبود پایداری حرکت و عملکرد موقعیتیابی بهره میبرند.
این طرحها صرفاً چیدمان پارامترها نیستند. نقش اصلی آنها حفظ حرکت پایدار و وضعیت ماشینکاری ابزار ماشین در شرایط قطعات کار بزرگ، بارهای برشی زیاد و زمانهای ماشینکاری طولانی است.
کدام قطعات ماشین آلات سنگین برای این نوع تجهیزات مناسب هستند؟
· قفسه مکانیکی بزرگ: این قفسه شامل سطوح نصب متعدد و سوراخهای اتصال است که نیاز به فرزکاری صفحهای، ماشینکاری سوراخ و ماشینکاری ساختاری مرتبط دارند.
· اجزای تجهیزات هیدرولیک: سیستمهای سوراخ، سطوح نصب و سازههای اتصال ممکن است همزمان وجود داشته باشند که به قابلیتهای بورینگ و فرزکاری نیاز دارند.
· قطعات سازهای مکانیکی سنگین: تجهیزات باید محدوده پردازش کافی را فراهم کرده و انتقال قطعات کار بزرگ بین تجهیزات مختلف را به حداقل برسانند.
هنگام خرید تجهیزات پردازش مکانیکی سنگین واقعاً باید به چه چیزی توجه کنم؟
خریددستگاه فرز و بورینگ از نوع کفنباید فقط قدرت یک اسپیندل یا اندازه ابزار ماشین را با هم مقایسه کرد. مهمتر از آن، موارد زیر را تأیید کنید:
· مصنوع معمول شما چیست؟
· چه فرآیندهای پردازشی برای قطعات مورد نیاز است؟
· کدام فرآیندها را میتوان در یک فرآیند بستن تکمیل کرد
· اینکه آیا پیکربندی ابزار ماشین میتواند این الزامات پردازش را پوشش دهد یا خیر
سری TK69 شرکت DALIAN WAJI مشخصات مختلفی از قطرهای مته سوراخکاری، از Φ130 میلیمتر، Φ160 میلیمتر، Φ200 میلیمتر تا Φ260 میلیمتر و Φ320 میلیمتر، ارائه میدهد. مدلهای مربوطه را میتوان با توجه به نیازهای مختلف پردازش انتخاب کرد.
تولید ماشینآلات سنگین به یک راهکار پردازشی نیاز دارد که بتواند قطعات کار بزرگ، برشهای سنگین، پردازش چند فرآیندی و گیرهبندی مجدد کمتر را در خود جای دهد. این دستگاه با طیف وسیع پردازشی، قابلیتهای فرزکاری و سوراخکاری ترکیبی و ساختار ابزار ماشینی طراحی شده برای پردازشهای سنگین،...دستگاه فرز و بورینگ از نوع کفیک گزینه پردازش مناسب برای قابهای بزرگ، اجزای تجهیزات هیدرولیک و قطعات سازهای مکانیکی سنگین فراهم میکند. پیکربندی نهایی تجهیزات همچنان باید بر اساس قطعه کار واقعی و فرآیند پردازش تعیین شود، نه فقط بر اساس یک پارامتر ابزار ماشین.
