تراش عمودی بزرگ در مقابل تراش افقی: کدام نوع قطعه کار برای قطعه کار شما مناسب است؟
برای شرکتهایی که نیاز به پردازش قطعات چرخشی بزرگ و سنگین دارند، انتخاب ماشین تراش عمودی یا افقی یک مشکل آسان است. اگر قطعه کار دارای ویژگیهای قطر بزرگ، وزن زیاد، ارتفاع نسبی کوچک یا شکل نامنظم باشد،تراش عمودی بزرگدستیابی به گیرهبندی پایدار و برش سنگین آسانتر است؛ در حالی که برای قطعات کاری باریک و با محور بلند، ماشینهای تراش افقی اغلب با ساختار پردازش مطابقت بیشتری دارند. تجهیزات واقعاً مناسب نیاز به قضاوت جامع بر اساس اندازه قطعه کار، وزن، روش گیرهبندی، الزامات برش و الزامات تولید دارند.
تفاوتهای اصلی بین a چیست؟تراش عمودی بزرگو یک ماشین تراش افقی؟
بارزترین تفاوت بین آنها در نحوه نصب و جهت چرخش قطعه کار نهفته است.
· قطعه کار دستگاه تراش عمودی معمولاً روی یک میز کار چرخان افقی نصب می شود. قطعه کار از پایین توسط میز کار پشتیبانی می شود و سپس دایره بیرونی، سوراخ داخلی، وجه انتهایی و سایر تراش ها از طریق ابزارگیر تکمیل می شود. این ساختار به ویژه برای قطعات چرخان با قطر بزرگ و وزن بالا مناسب است.
· ماشینهای تراش افقی بر اساس ساختار اسپیندل افقی ساخته شدهاند و بیشتر برای قطعات شفت و میله با طول زیاد و قطر نسبتاً کم مناسب هستند.
بنابراین، شما نباید فقط به این صورت برداشت کنید که عمودی بهتر است یا افقی، بلکه ابتدا ماهیت قطعه کار خود را مشخص کنید، یعنی اینکه آیا بزرگ و سنگین است یا بلند و باریک. این اساساً گام اولیه و کلیدی است که از آنجا میتوانید دو نوع ماشین را درک کنید.
کدام مصنوعات برای آنها مناسب تر استتراش عمودی بزرگ?
۱. قطر قطعه کار به طور قابل توجهی بزرگتر از ارتفاع آن است.
اگر قطعه کار ویژگیهای پهن و کوتاه مانند فلنجهای بزرگ، قطعات چرخدنده، قطعات یاتاقان و برخی قطعات چرخشی تجهیزات انرژی را نشان دهد، معمولاً استفاده از ساختارهای عمودی آسانتر است.
زیرا قطعه کار میتواند مستقیماً روی میز افقی قرار گیرد، به جای اینکه قطعات کار بزرگ به صورت آویزان در یک طرف اسپیندل افقی نصب شوند. برای قطعات با قطر بزرگ، این روش بستن معمولاً با هندسه خود قطعه کار سازگارتر است.

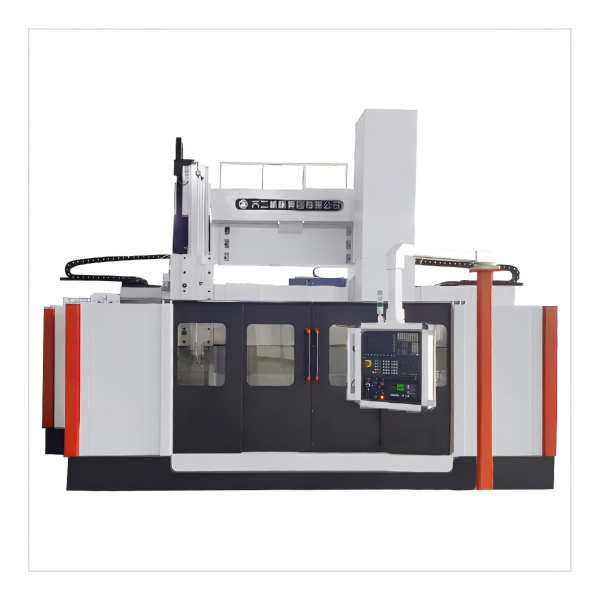

شرکت ماشین آلات سی ان سی دالیان واجی (شرکت بامسئولیت محدود)تراش عمودی بزرگسری یک نمونه است. حداکثر قطر برش مدلهای مختلف شامل φ800 میلیمتر، φ1250 میلیمتر، φ1600 میلیمتر و φ2000 میلیمتر است که مربوط به مدلهایی مانند CK578Fx H/W، CK5112Fx H/W، CK5116Fx H/W و CK5120Fx H/W میباشد.
این نشان میدهد که هنگام خرید یکتراش عمودی بزرگاولین چیزی که باید به آن توجه کنید صرفاً تناژ ابزار ماشین " نیست، بلکه این است که: آیا حداکثر قطر برش، اندازه واقعی قطعه کار شما را پوشش میدهد؟
۲. وزن قطعه کار زیاد است.
برای مثال، قطعات ریختهگری بزرگ، قطعات آهنگری و سایر قطعات چرخان سنگین، روش بستن گیره موضوعی است که هنگام خرید باید در نظر گرفته شود.
The تراش عمودی بزرگمیز کار افقی میتواند قطعه کار را از پایین تحمل کند و جهت جاذبه رابطه مستقیمتری با تکیهگاه میز کار دارد، بنابراین معمولاً بستن و قرار دادن قطعات کار بزرگ و سنگین آسانتر است.
شرکت ماشین آلات CNC دالیان واجی، حداکثر وزن قطعه کار برای مدلهای مختلف این محصول عبارتند از:
· CK578Fx ارتفاع/عرض: ۲ تن
· CK5112Fx ارتفاع/عرض: ۳.۲ / ۵ تن
· CK5116Fx ارتفاع/عرض: ۵/۸ تن
· CK5120Fx ارتفاع/عرض: 8 تن
ظرفیت حمل ویژه باید بر اساس پیکربندی مدل واقعی تأیید شود.
بنابراین، اگر پروژه خرید شما شامل چندین تُن قطعه کار است، ضمن پرسیدن اینکه قدرت این تراش چقدر است؟، باید حداکثر وزن قطعه کار، قطر میز کار، گشتاور میز کار و روش واقعی بستن را نیز با تامین کننده تأیید کنید... این پارامترها میتوانند به شما کمک کنند تا تعیین کنید که آیا تجهیزات واقعاً برای قطعه کار شما مناسب هستند یا خیر.
چرا قطعات با قطر بزرگ و سنگین برای ماشینکاری عمودی مناسبتر هستند؟
۱. بستن بیشتر با ویژگیهای تنش قطعات سنگین مطابقت دارد.
اگر قطعات کار بزرگ در یک ساختار افقی پردازش شوند، وزن، برآمدگی و روش بستن قطعه کار ممکن است دشواری پردازش را افزایش دهد، به خصوص در قطعات بزرگ، خارج از مرکز یا با شکل نامنظم.
The تراش عمودی بزرگقطعه کار را روی یک میز کار افقی قرار میدهد و وزن قطعه کار توسط میز کار تحمل میشود، بنابراین میتواند فشار گیره ناشی از برآمدگی افقی قطعات کار بزرگ را کاهش دهد.
۲. برای گشتاور بالا و نیازهای برش سنگین مناسبتر است.
پردازش قطعات بزرگ نه تنها نیاز به قابلیت چرخش دارد، بلکه باید بار برش را در مرحله ماشینکاری خشن نیز در نظر گرفت. بنابراین، خریداران باید روی موارد زیر تمرکز کنند:
· حداکثر گشتاور میز کار
· حداکثر نیروی برش
· قدرت موتور اصلی
· محدوده سرعت میز کار
· ضربه نگهدارنده ابزار
برای مثال، شرکت ماشینآلات CNC دالیان واجی (DALIAN WAJI CNC MACHINE CO.LTD)، حداکثر گشتاور میز کار مدلهای مختلف میتواند به ترتیب به ۳۲۰۰ نیوتن متر، ۱۰۰۰۰ نیوتن متر، ۲۰۰۰۰ نیوتن متر و ۳۰۰۰۰ نیوتن متر برسد؛ حداکثر نیروهای برش، پیکربندیهایی مانند ۱۰۰۰۰ نیوتن، ۲۰۰۰۰ نیوتن و ۲۵۰۰۰ نیوتن را پوشش میدهند. این پارامترها برای پروژههای تدارکاتی که نیاز به برش سنگین دارند، مرجع بیشتری نسبت به مقایسه ساده شکل و اندازه ابزارهای ماشینی هستند.
۳. قطعات کار بزرگ لزوماً به معنای نیاز به ابزار ماشینی بلندتر نیستند.
قضاوت مهمتری برایتراش عمودی بزرگاین است که آیا حداکثر قطر برش + حداکثر ارتفاع قطعه کار + اندازه میز کار + وزن قطعه کار میتواند نیازهای واقعی تولید را پوشش دهد.
به عنوان مثال، با در نظر گرفتن محصولات ما، حداکثر قطر برش CK5120Fx H/W برابر با φ2000 میلیمتر، قطر میز کار φ1800 میلیمتر و حداکثر وزن قطعه کار 8 تن است؛ محدوده سرعت میز کار آن 3.15 تا 100 دور در دقیقه و حداکثر گشتاور میز کار به 30000 نیوتن متر میرسد.
بنابراین، هنگام درخواست استعلام، بهتر است خریدار مستقیماً نقشه قطعه کار یا حداقل حداکثر قطر، حداکثر ارتفاع و وزن را ارائه دهد، نه اینکه فقط به تأمینکننده بگوید ددد هههه من یک ... میخواهم.تراش عمودی بزرگ.ددد
تحت چه شرایطی ممکن است یک تراش افقی مناسبتر باشد؟
· قطعات کار با محور بلند: طول قطعه کار به طور قابل توجهی بزرگتر از قطر آن است و وظایف اصلی پردازش بر روی دایرههای بیرونی با فاصله زیاد، سوراخهای داخلی یا خطوط محوری متمرکز شدهاند.
· قطعات باریک و ظریف: برای قطعات شفت با نسبت طول به قطر زیاد، ساختار افقی و روشهای مناسب پشتیبانی با ویژگیهای پردازش آنها مطابقت بیشتری دارد.
· اندازه محوری عامل محدودکننده اصلی است: اگر بزرگترین محدودیت هنگام خرید قطر قطعه کار نباشد، بلکه طول قطعه کار باشد، پس باید به جای انتخاب یک ماشین تراش عمودی صرفاً به دلیل سنگین بودن قطعه کار، بر مقایسه طول بستر، طول ماشینکاری و پیکربندی دنباله تجهیزات افقی تمرکز کنیم.
بنابراین، یک توصیهی خرید واقعاً حرفهای این است که «بزرگ» و «سنگین» لزوماً به معنای استفاده از ماشینکاری عمودی نیستند. مهمترین نکته در انتخاب روش گیرهبندی، شکل و خطوط بیرونی قطعه کار است، زیرا این شکل، امکان استفاده از انواع مختلف دستگاههای گیرهبندی را تعیین میکند.
تراش عمودی بزرگدر مقابل تراش افقی: چگونه هنگام خرید قضاوت کنیم؟
| الزامات قطعه کار و ماشینکاری | ارزش اولویتبندی دارد |
| قطر بزرگ، ارتفاع کوتاه | تراش عمودی |
| قطعات چرخشی سنگین | تراش عمودی |
| قطعات بزرگ دیسکی شکل (EG، فلنجهای بزرگ، جعبه دندهها) | تراش عمودی |
| اشکال نامنظم؛ بستن آن دشوار است | تراش عمودی——ارزش بررسی جدی دارد |
| شفتهای بلند، شفتهای باریک | تراش افقی |
| طول به طور قابل توجهی بزرگتر از قطر است | تراش افقی |
| نیاز به محدوده ماشینکاری محوری طولانی دارد | تراش افقی——ارزش بررسی جدی دارد |
گزینههای ساختاری فوق قضاوتهای اولیه هستند. مدل نهایی هنوز باید بر اساس اندازه قطعه کار، جنس، حد مجاز ماشینکاری، دقت مورد نیاز، ابزارها و ریتم تولید تأیید شود.
قبل از خرید دستگاه تراش عمودی CNC چه اطلاعاتی توصیه میشود تهیه شود؟
برای اینکه تأمینکنندگان تجهیزات بتوانند مدلها را به طور دقیق توصیه کنند، بهتر است خریداران موارد زیر را ارائه دهند:
· حداکثر قطر قطعه کار
· حداکثر ارتفاع قطعه کار
· وزن قطعه کار
· مواد قطعه کار
· قطعاتی که نیاز به پردازش دارند
· خشنکاری یا پرداخت نهایی تمرکز اصلی است
· مقدار تولید تخمینی
· نقشههای قطعه کار یا مدلهای سهبعدی
در میان آنها، نقشههای قطعه کار از اهمیت ویژهای برخوردارند.
شرکت ماشینآلات CNC دالیان واجی (DALIAN WAJI CNC MACHINE CO., LTD) میتواند پیکربندیهای دستی، هیدرولیکی و سفارشی سه نظام چند فکی را مطابق با نیازهای خاص قطعه کار ارائه دهد. بنابراین، برای قطعات کاری با اشکال خاص یا نیازهای گیرهبندی ویژه، طرح گیرهبندی باید از قبل در مرحله انتخاب تجهیزات با تأمینکننده تأیید شود، که بهتر از تنظیم آن پس از خرید تجهیزات است. این روش منطقیتر است.
هیچ مزیت و عیب مطلقی بین ... وجود ندارد.تراش عمودی بزرگو ماشین تراش افقی.
اگر اهداف اصلی ماشینکاری شما عبارتند از: قطر بزرگ + وزن + قطعات نسبتاً کوتاه + قطعات بزرگ چرخشی/نامنظم، معمولاً تراشهای عمودی ارزش ارزیابی بیشتری دارند. اگر قطعه کار اصلی شما عبارتند از: شفت بلند + ساختار باریک + ماشینکاری محوری در مسافتهای طولانی، تراش افقی ممکن است مناسبتر باشد.
اگر مطمئن نیستید که عمودی یا افقی را انتخاب کنید، میتوانید برای ارائه نقشههای قطعه کار، اندازه و وزن، پیام بگذارید. ما آنها را بر اساس نیازهای پردازشی واقعی شما انتخاب و مطابقت خواهیم داد.
